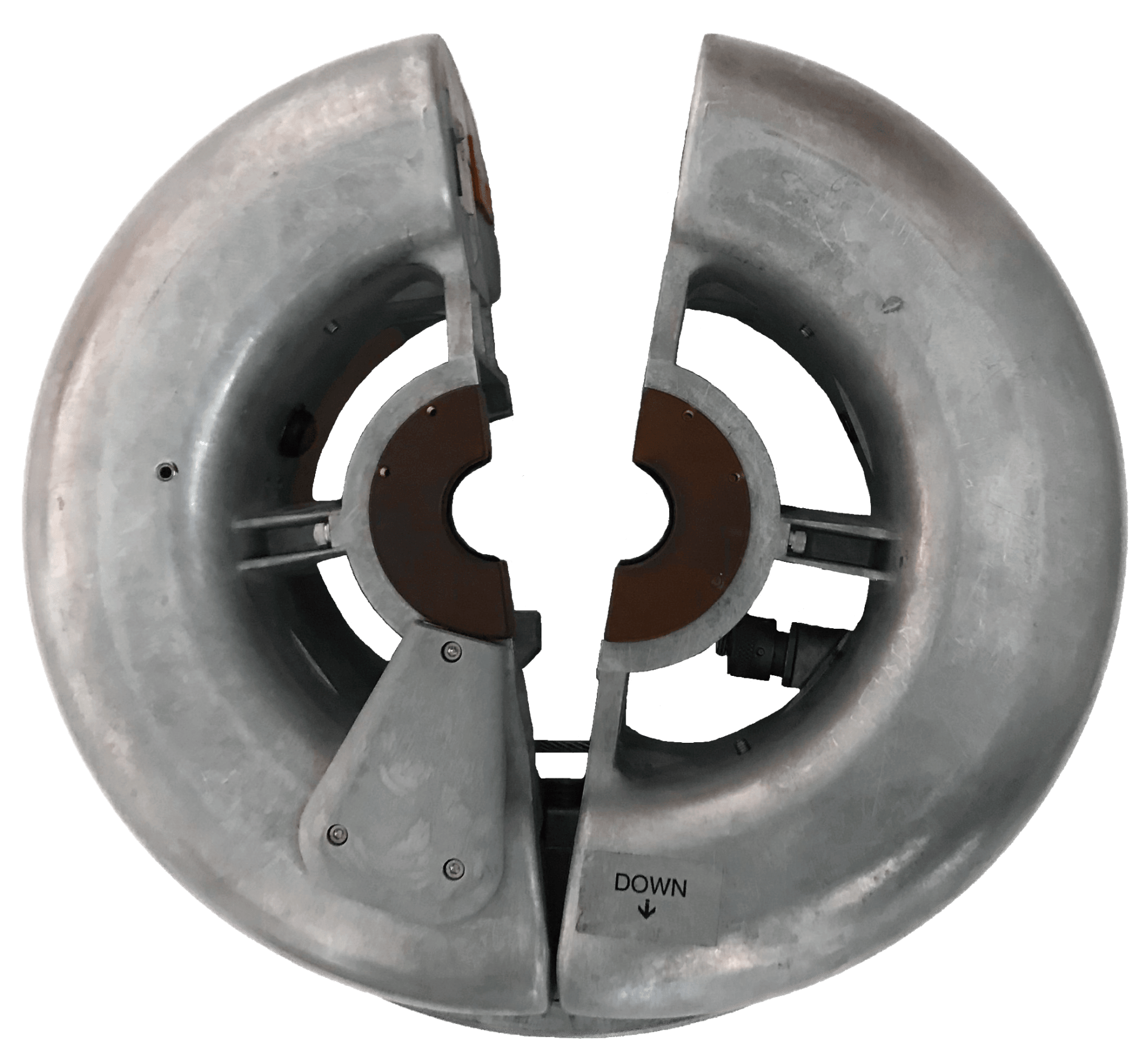

Power Donut® PD4
Dispositivo electrónico inteligente de última generación para el monitoreo de líneas de transmisión de energía eléctrica (AT/MT).
Creado en la década de 1980, el PowerDonut® es un sensor probado en la industria para el monitoreo de líneas de transmisión. El nuevo "PD4" de cuarta generación tiene funciones adicionales y corrientes de arranque más bajas. Estos dispositivos tienen la capacidad de instalarse en líneas vivas y están diseñadas para funcionar en sistemas de 50 y 60 Hz.
El rango de medida va de 0 a 3000 Amperios. El PowerDonut® se autoalimenta a través del campo magnético que rodea al conductor e incluye una batería programable de respaldo que puede alimentar el sistema hasta 12 horas a niveles inferiores a 50 amperios.
Para la confiabilidad de los datos, el PowerDonut® incluye una memoria interna que almacena hasta 1 mes de datos configurados para enviarse automáticamente al servidor una vez que se restablecen las comunicaciones.
La unidad proporciona comunicaciones duales a través de un transceptor de radio XBEE de 2,4 GHz y comunicaciones celulares CAT-M1/NB-IoT. El software se puede configurar para que funcione en un servidor local o soluciones basadas en la nube, con registro de datos históricos SQL y CSV e integración con sistemas SCADA.
| Rango | Precisión | |
|---|---|---|
| Actual | 0 a 3000A | +/- 0,5 % |
| Voltaje | 0 a 765 kV | +/- 2,5% |
| Temperatura del conductor | -40°C a 250°C | /- 0,05°C |
| Ángulo de inclinación | -11° a 11° | /- 0,05° |
| Temperatura de funcionamiento | -40°C a 60°C |
Mediciones:
- Corriente,
- Voltaje
- Temperatura del conductor
- Ángulo de inclinación de la línea
- Frecuencia
- Vatios / Watts
- Ángulo de fase de corriente
Funciones opcionales adicionales:
- Distorsión armónica total: armónicos de voltaje y corriente (hasta el armónico 31), detección de fallas: en un evento de falla, el sensor almacena 30 formas de onda de corriente y voltaje, listas para cargar al servidor cuando se informa una falla.
